螺旋分級機在選礦生產線中常常用于礦物顆粒的分級，其型號種類較多，高堰式雙螺旋分級機就是其中的一種常見類型，以下河南紅星選礦人員對高堰式雙螺旋分級機應用范圍、工作原理、參數型號和優勢等進行全方位介紹。

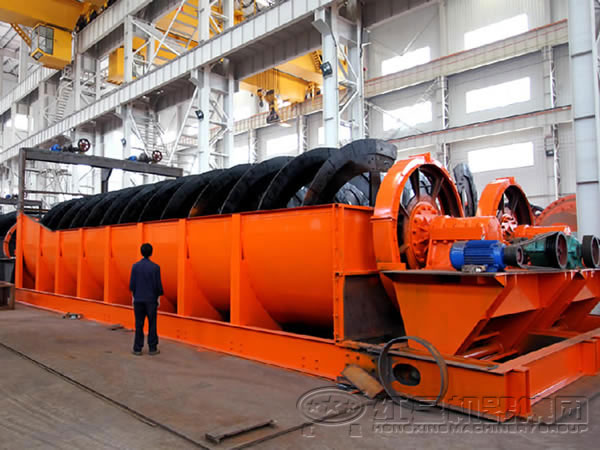

高堰式雙螺旋分級機

高堰式雙螺旋分級機應用范圍

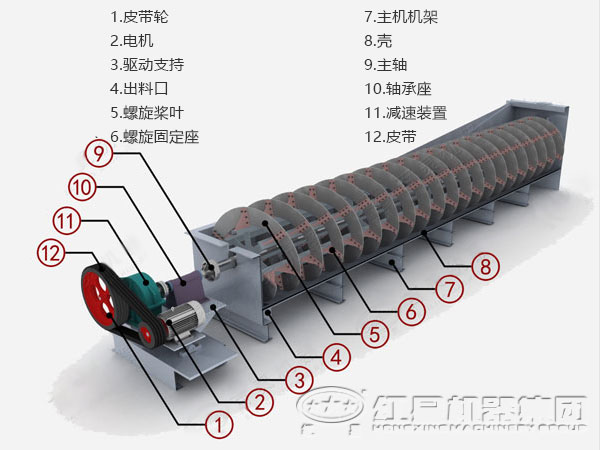

螺旋分級機內部結構

不同于沉沒式螺旋分級機的細粒級分級，該類型分級機適用于礦物粗粒分級

高堰式雙螺旋分級機原理

磨細后的礦漿從位于沉降區中部的進料口給入水槽，傾斜安裝的水槽下面是礦漿分級沉降區，螺旋低速轉動，對礦漿起攪拌作用，使細顆粒懸浮到上面，流到溢流堰處溢出。粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出。溢流堰的位置高于螺旋軸下端的軸承中心，低于溢流端螺旋上緣。

高堰式雙螺旋分級機優勢

1.返砂端增加了返砂自動提升裝置，取消球磨機大勺頭的配置。

2.高堰式雙螺旋分級機作業時，每噸礦石一般可節電1～1.5度，避免了大勺頭的頻繁檢修。

3.溢流堰的位置高于螺旋軸下端的軸承中心，低于溢流端螺旋上緣，減緩了對配套設備球磨機大、小齒輪的不均衡沖擊。

高堰式雙螺旋分級機技術參數

型號 螺旋直徑 水槽長度 螺旋轉速(r/min) 處理量（t/d） 電動機功率 外形尺寸（mm≤） 總重
按返砂 按溢流 傳動用 升降用 長 寬 高
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8

河南紅星機器不僅生產有高堰式雙螺旋分級機，而且對于其配套設備球磨機或者說同類型設備沉沒式螺旋分級機都有生產，質優價優，型號齊全，可免費咨詢相關設備配置情況，獲取報價等。
