懸輥式磨粉機

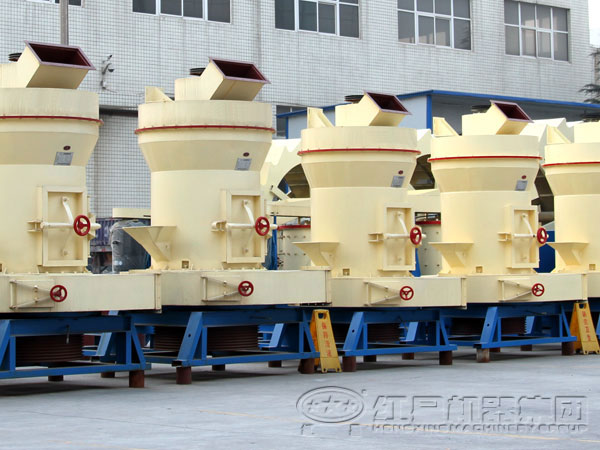

懸輥式磨粉機是R式擺式磨粉機的一種，懸輥式磨粉機又被人稱為雷蒙磨，根據其磨輥的個數可分為：3R磨粉機（3個磨輥）、 4R磨粉機（4個磨輥）、5R磨粉機（5個磨輥），依次類推，6個磨輥就是6R磨粉機。懸輥式磨粉機是一種以環、輥碾磨結合氣流篩選、氣力輸送形式的制粉設備。

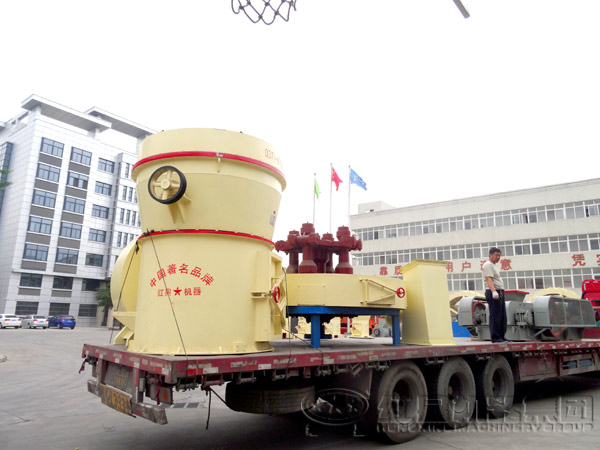

懸輥式磨粉機發貨現場

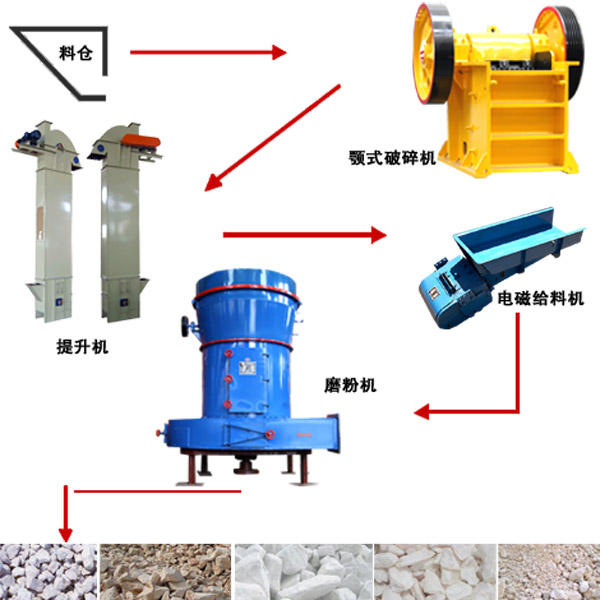

懸輥式磨粉機工藝流程：

懸輥式磨粉機的磨粉過程是懸掛在梅花架上的磨輥在磨圈上滾動將原料壓碎碾成細粉，原料有鏟刀鏟起并自動射到磨輥與磨圈之間進行磨碎。當主機立軸轉動時，懸掛在梅花架上的磨輥繞立軸公轉的同時還進行著自轉，鏟刀所鏟起的原料借鏟刀的傾角度自動送入磨輥與磨圈之間，被滾動的磨輥壓碎碾磨成細粉。鏟刀和磨輥都是連續工作的，因而磨粉作用也是連續進行的。

原料在磨粉機的磨粉腔內被磨成細粉后由風力進行輸送。磨好的細粉被大鼓風機從磨粉腔內吹起，由空氣流帶走，經磨粉機上部的旋葉式分析機的分析作用，超過要求的粗顆粒物料被葉片撞擊-落入磨粉腔內重新被研磨，達到要求的細粉隨氣流進入大旋風收集器，經出粉管排入成品儲料倉中?？諝饬饔纱笮L(fēng)收集器的上方又回到大鼓風機的入口，由大鼓風機排出進入主機的風道，又重新吹起磨好的粉料。整個系統是閉路循環的，是在負壓狀態下工作的。

3R磨粉機簡介

3R磨粉機是加工礦石粉末的一種新型磨粉機，磨輥在離心力的作用緊緊地壓在磨環上，因此當磨輥、磨環磨損到一定厚度時不影響成品的產量與細度。3R磨粉機的磨輥、磨環更換周期長，從而剔除了離心粉碎機易損件更換周期短的弊病。該磨粉機適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、陶瓷、玻璃等莫氏硬度不大于7級，濕度在6%以下的非易燃易爆的礦業、化工、建材、冶金等行業280多種物料的制粉加工，成品粒度在80-325目范圍內任意調節。

4R磨粉機主要結構

4R磨粉機主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成、其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成，輔助設備有顎式破碎機、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

5R磨粉機與6R磨粉機的區別

5R磨粉機的磨棍有5個，磨棍直徑410mm，磨棍高度210mm，磨環內經1280mm，磨環高度210mm。最大進粒度小于30mm，成品粒度0.95mm-0.033mm范圍之間，主機功率75kw。

6R磨粉機的磨棍有6個，磨棍直徑440mm，磨棍高度270mm，磨環內經1600mm，磨環高度270mm。最大進粒度小于35mm，成品粒度0.044mm到0.165mm范圍之間，主機功率132kw。
