產品簡介

雷蒙磨粉機詳細視頻介紹

雷蒙磨粉機是一種常用的礦石磨粉設備，在國內發展較早，它以性能穩定，安全可靠等優勢廣受用戶歡迎，可用于粉磨莫氏硬度≤9.3級的巖石，如重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、玻璃、保溫材料等，成品粒度80—325目范圍內任意調節，部分物料高達2000目。

該產品采用國外同類產品的先進結構，并在大型雷蒙磨的基礎上更新改進設計而成，比球磨機效率高、電耗低、占地面積小，一次性投資少。磨輥在離心力的作用下緊緊地碾壓在磨環上，因此當磨輥、磨環磨損到一定厚度時并不影響成品的產量與細度，磨輥、磨環更換周期長、從而剔除了離心粉碎機易損件更換周期短的弊病，是適應中小型礦山、化工、建材、冶金、耐火材料、制藥、水泥等行業的高產閉路循環的高細制粉設備，是代替球磨機加工粉末的一種新型磨粉機，產量能耗均達到國家標準，性能先進，備受各行業用戶的好評。

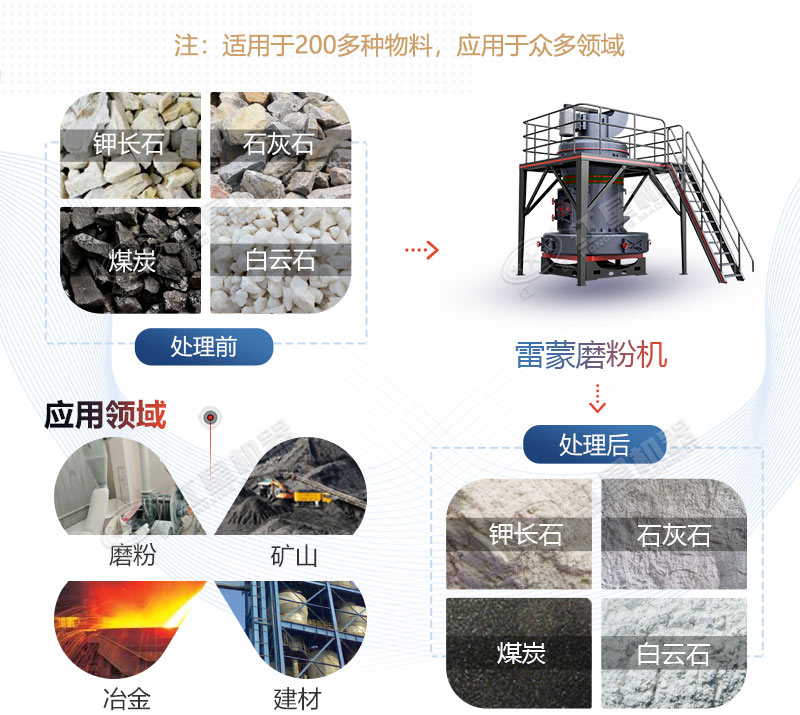

雷蒙磨應用領域圖

圖片實拍

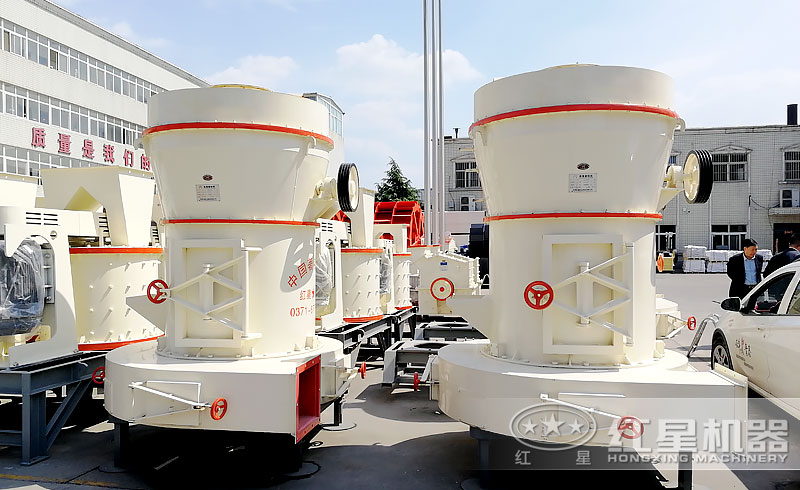

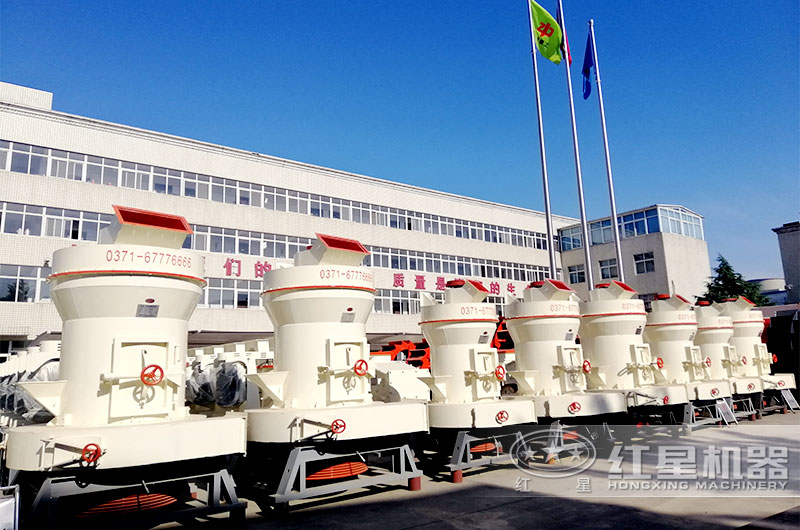

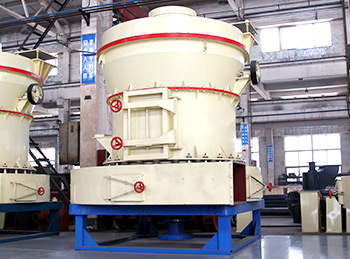

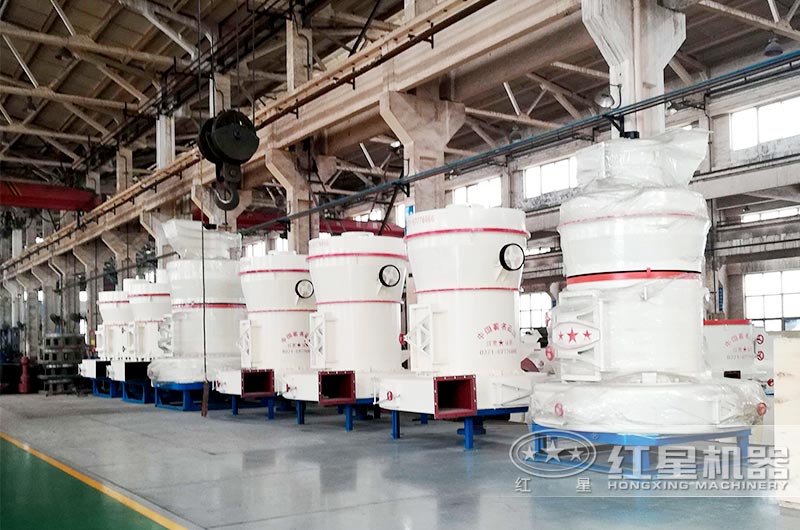

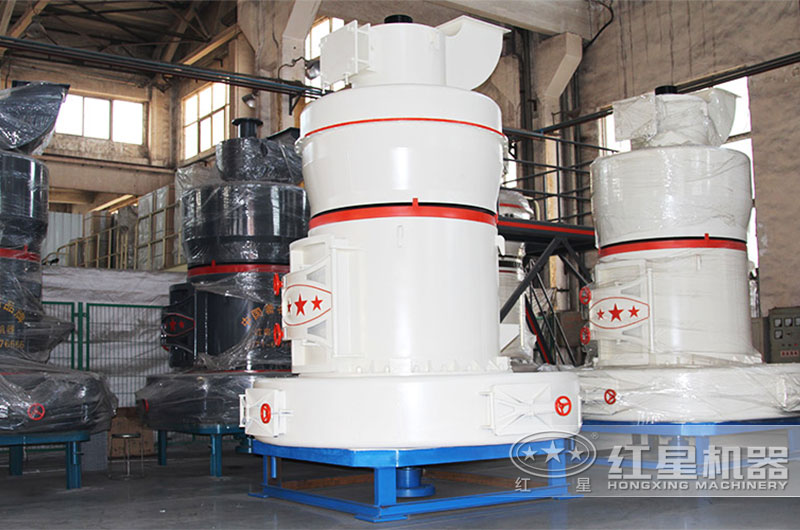

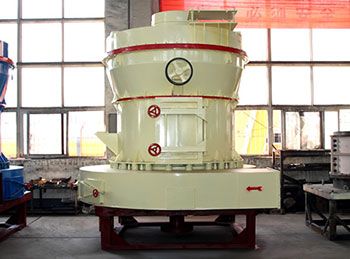

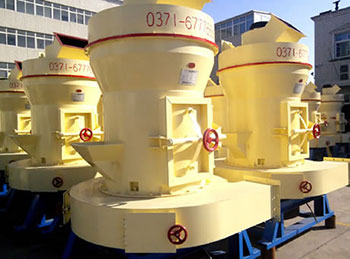

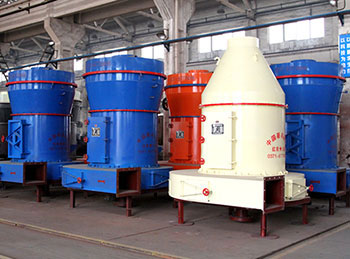

雷蒙磨粉機圖片展示

性能優勢

1、結構合理緊湊

立式結構，占地面積小，成套性強，不論是從原材料的粗加工還是輸送或者制粉及包裝，都可自成一個獨立的生產系統。

2、通篩率高

雷蒙磨粉機與其他磨粉機相比，通篩率高達99%，對于企業而言運作使用也比較經濟。

3、安全可靠

對傳統方式進行了改進，對主軸和梅花架進行了有利于穩定的結構改造，使其傳動平穩，運轉可靠。

4、使用壽命長

采用耐磨材料鑄造，工藝精細，設備的運行效率高，耐磨性能好。

5、自動化操作

電氣系統采用集中控制，雷蒙磨粉機磨粉車間基本可實現無人作業，并且維修方便。

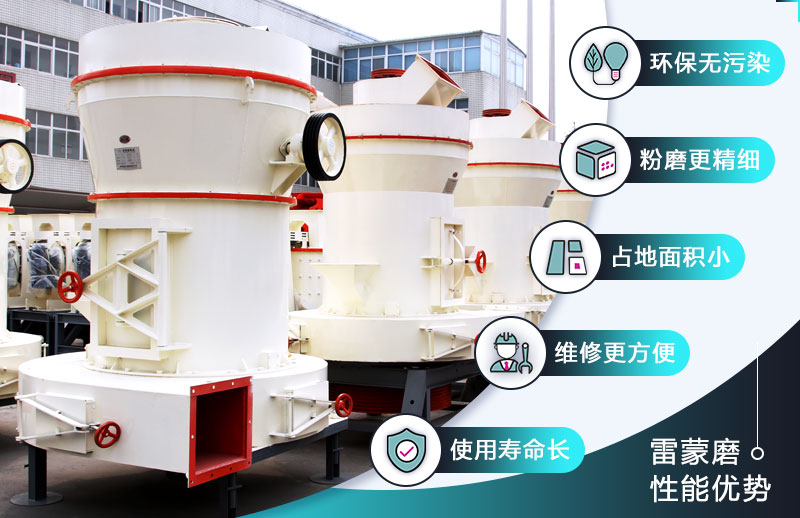

雷蒙磨粉機的性能優勢

工作原理

雷蒙磨粉機工作時將大塊狀原材料破碎到所需的進料粒度后，由斗式提升機將物料輸送到儲料倉，然后由電磁振動給料機均勻地送到主機的磨室內，進入到磨室內的物料被鏟刀鏟起進入磨輥與磨環之間被研碎、鼓風機將空氣從分流盤吹入研磨室，把粉碎粉末送到分析室、經過由調速電機通過傳動裝置帶動旋轉的分析葉輪的分選，大顆粒物料落回磨室、重新研磨、合格的細粉末隨氣流進入成品旋風集粉器，與空氣分離后，從卸料口排出為成品。主機工作過程中，鏟刀系統起到了非常重要的作用。其位于磨輥下端，鏟刀與磨輥同轉過程中把物料鏟起拋喂入磨輥輥環之間，形成墊料層，該料層受磨輥旋轉產生向外的擠壓力將物料碾碎，由此達到制粉目的。

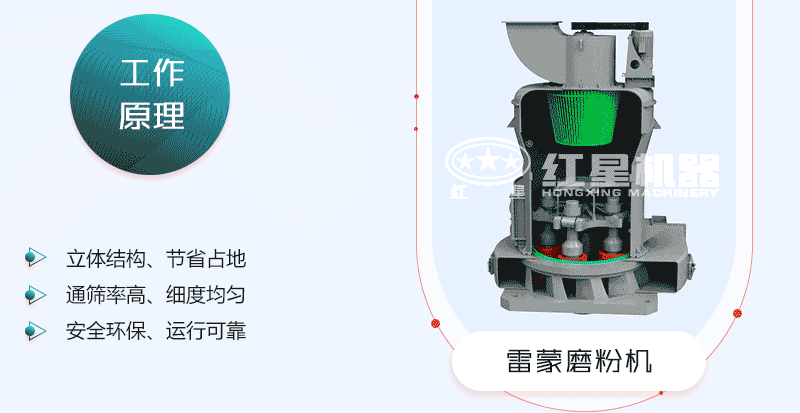

雷蒙磨粉機的工作原理

主要結構及配件展示

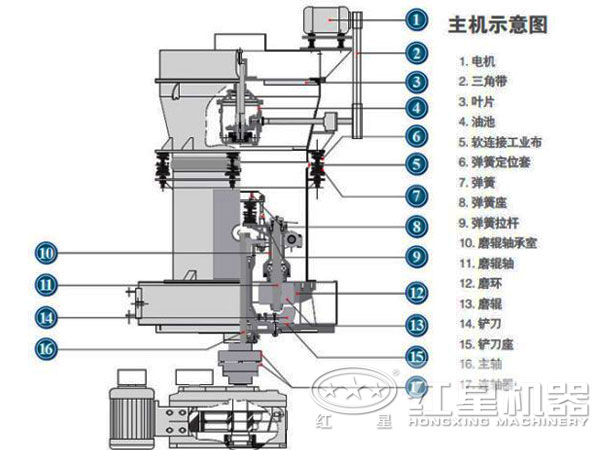

雷蒙磨粉機主要結構圖示

該機結構(附安裝連接磨輥回轉示意圖)主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機 、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

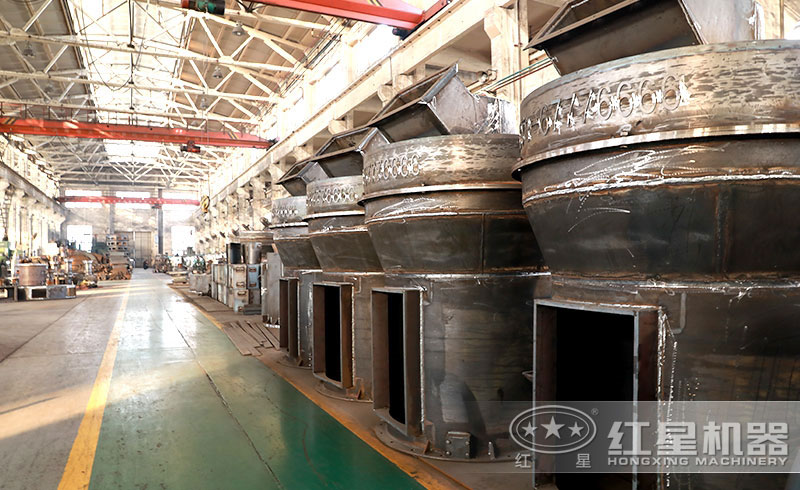

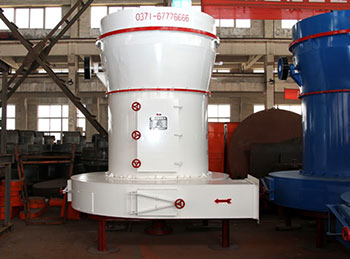

未上漆的雷蒙磨粉機

雷蒙磨粉機配件展示

現場安裝調試

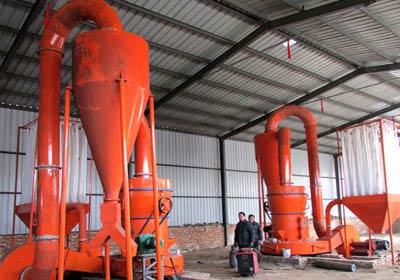

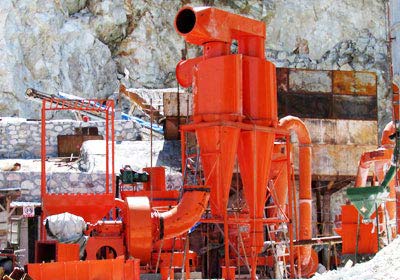

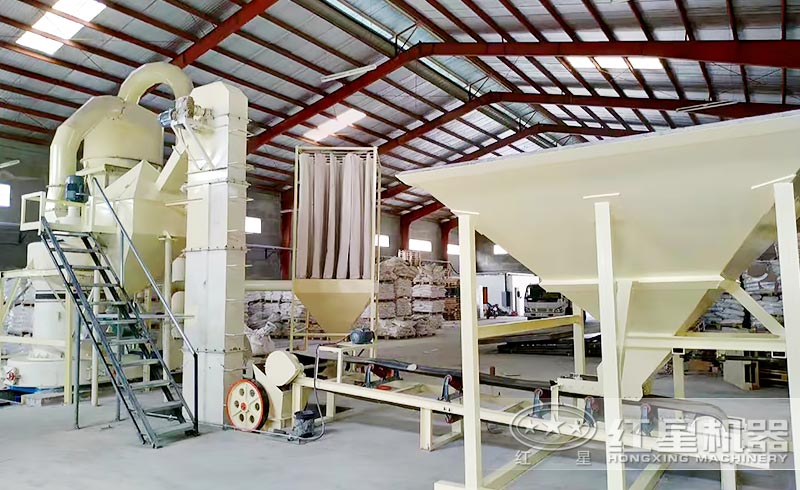

雷蒙磨粉機現場安裝圖

1、首先將傳動裝置底座吊入坑內填平，注意控制好一定高度，然后用水平儀校正上端平面“A”，同時將傳動裝置安裝在“A”面上度用螺栓固定。

2、雷蒙磨主機安裝。安裝前應在底座下端平面與水泥基礎接觸處和地腳螺栓連接間墊上橡膠防震墊，然后用框形水平儀校正底座“B”平面，校正點為交叉十字線四點，同時調正兩半聯軸器“C”、“D”，其不同軸度應小于0.20毫米，E1——E2不平行度不得大于0.1毫米，“E1”、“E2”之間隙應保持在5-8毫米內。

3、管道裝置的位置和高度應按總圖安裝，不得任意改動和加高，各管道連接處應密封，緊固后不得有漏氣現象。電氣設備應準確可靠，待各部件安裝完畢后應進行試機。

4、空負荷運轉試機，在無負荷試機前，應將磨輥裝置用網絲繩抱軋牢，避免磨輥與磨環接觸沖擊，然后主機空運轉試機不少于1小時；主機運轉時應平穩，箱體內油溫不得超過80℃，溫升不超過40℃。

5、鼓風機應空載開機，待運轉正常后再加載，然后觀察其運轉平穩，無異常噪音和振動、滾動軸承最高溫度不得超過70℃，溫升不得超過35℃。

6、負荷運轉試機時間不少于8小時，雷蒙磨工作正常后整機無異常噪音，各管道連接處無漏風現象，經試機后再次把各緊固體擰緊，即可投入正常使用。

作業現場視頻

雷蒙磨粉機作業現場視頻
