磨煤機是將煤塊破碎并磨成煤粉的機械，有多款機型，鋼球磨煤機就是其中一款，也是火力發電站煤粉制備系統的主體設備，也適用于水泥、冶金、化學等制粉系統，廣泛用于粉碎各種硬度的煤炭，但是鋼球磨煤機屬于什么磨煤機？以及設備結構、工作原理、型號、價格等內容，下面都有介紹。

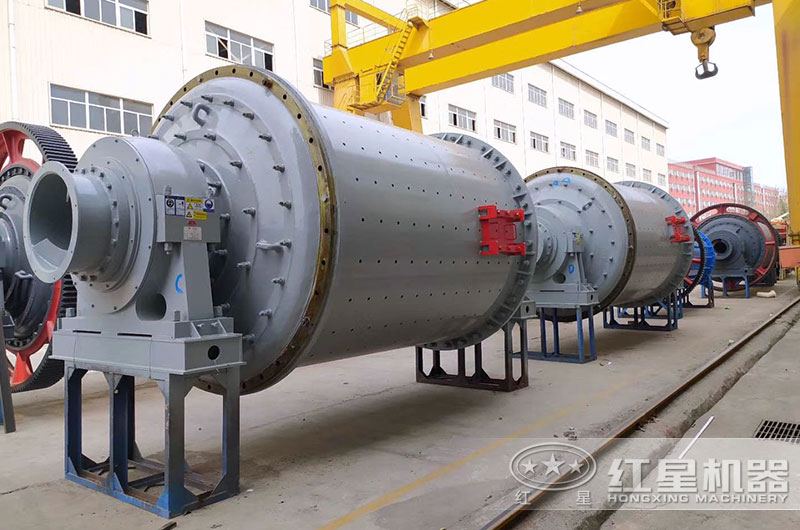

鋼球磨煤機圖片
一、鋼球磨煤機屬于什么磨煤機？
磨煤機型式很多，按磨煤工作部件的轉速可分為三種類型，即低速磨煤機、中速磨煤機和高速磨煤機，而鋼球磨煤機屬于低速磨煤機，一般簡稱鋼球磨或球磨機，是一個轉動的圓柱形或兩端為錐形的滾筒，內裝有鋼球，工作時筒內的鋼球不斷地撞擊和擠壓煤塊，將煤塊磨制成煤粉。
二、鋼球磨煤機結構及工作原理
鋼球磨煤機主要是由給料部、出料部、回轉部、傳動部（減速機、小傳動齒輪、電機、電控）等部分組成，而從實則核心結構上來看，則是由水平的圓柱形筒體、襯板、隔倉板（多倉磨機才具備）、主軸承、磨頭、進出料裝置和傳動系統等部分組成。
鋼球磨煤機結構圖
1、筒體：是其主要工作部件，煤炭是在筒體內受到研磨體的沖擊和粉磨作用而成細粉末的。
2、襯板：襯板的作用主要是保護筒體，使筒體免受研磨體和物料的直接沖擊和摩擦。
3、隔倉板：分隔研磨體，防止大顆粒物料竄向出磨端，控制磨內物料流速。
4、主軸承：重要構造基本相同，都是由軸瓦、軸承座、潤滑及冷卻系統組成。
5、進料、卸料裝置：進料裝置的種類有溜管進料、螺旋進料和勺輪進料三種形式。
6、傳動系統：傳動形式主要有邊緣傳動和中心傳動兩種。
鋼球磨煤機的工作原理：本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，物料由進料裝置經入料中空軸螺旋均勻地進入磨機的一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用，在達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨，粉狀物通過卸料箅板排出，完成粉磨作業。

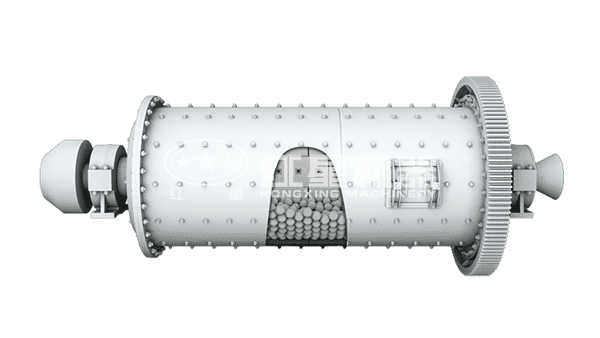

鋼球磨煤機工作原理圖
三、鋼球磨煤機型號及性能優勢
鋼球磨煤機可根據物料細磨情況配合研磨體，這樣就使物料的細磨逐倉分階段進行，因而獲得較高的研磨效率，單位動力產量也較大，每小時產量0.65-615噸，一分鐘13.8-38轉，進料粒度＜25mm，出料粒度0.075-0.89mm，目前有34種規格，每一款參數有所不同，具體鋼球磨煤機型號參數如下表。
| 規格型號 | 筒體轉速 （r/min） |
裝球量 (t) |
進料粒度 (mm) |
出料粒度 (mm) |
產量 (t/h) |
電機功率 (kw) |
總重量 (t) |
| Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
| Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
| Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工藝條件定 | 630 | 149 |
| Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工藝條件定 | 850 | 169 |
| Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工藝條件定 | 1250 | 198 |
| Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
| Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
| Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
| Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
| Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
①本體阻力低，轉速為15-25轉/分，同時相比中速磨和高速磨，運行維護費用低。
②不需要備用磨煤機，只需配置一套潤滑站，設備投入低。
③臥式布置，運行維護費用低。
④安全可靠性好，高負荷運行下比較經濟合理。
⑤針對不同煤質，尤其是劣質硬煤，鋼球磨煤機可連續可靠生產，運行效率高。

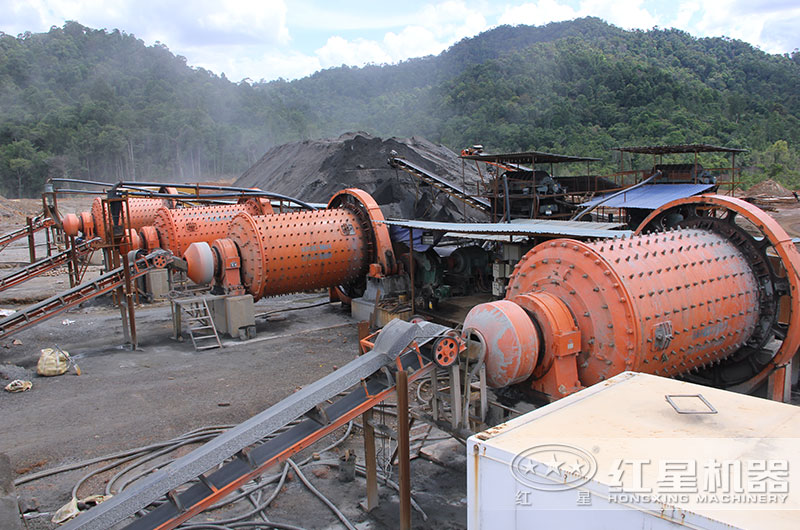

山西客戶鋼球磨煤機工作現場圖片
四、鋼球磨煤機價格多少？
市場上給出的鋼球磨煤機價格區間比較大，10-100萬都有，主要是因為不了解選擇，也不確定具體型號需求，加上每個廠家的選材、工藝和定價標準都不同，出現報價差距大、不準確，可通過在線咨詢聯系設備經理，給您提供準確有效的出廠報價單。
另外，河南紅星多年來一直與很多企業有合作，客戶反饋良好，設備都有現貨供應，歡迎來廠參觀了解，有銷售經理為您安排，專車免費接送，還附贈免費安裝、后期維修、保養等各項服務。
