水泥球磨機簡稱水泥磨，主要應用于水泥廠成品及原料的粉磨，適應性強、能連續生產、破碎比大、易于調速粉磨產品的細度，因此備受青睞，關于水泥球磨機內部構造圖、鋼球級配和規格型號、價格等相關內容，本文有詳細介紹。

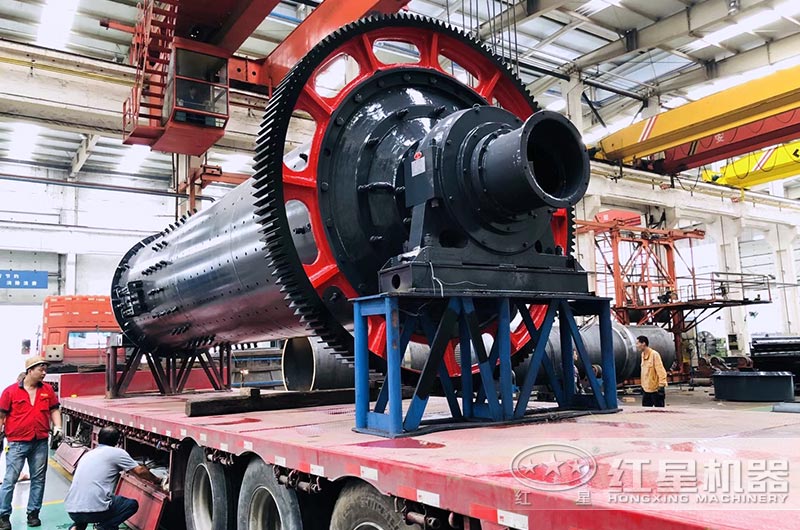

水泥球磨機圖片

水泥球磨機圖片

一、水泥球磨機內部構造圖及工作原理

水泥球磨機內部構造由進料裝置、支撐裝置、回轉部分、卸料裝置、傳動裝置和潤滑及冷卻裝置六大部分組成，可用于開流粉磨，也適用于與選粉機組成的循環圈流粉磨，另外，既能干法生產也可以濕法生產，或者與烘干同時進行作業。

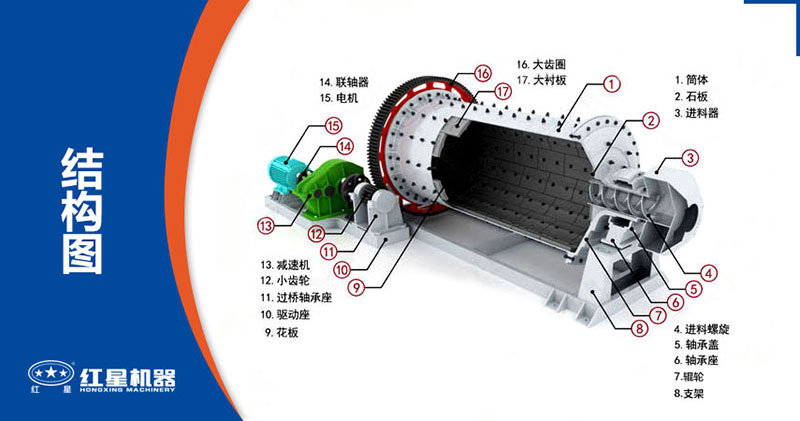

水泥球磨機內部構造圖

水泥球磨機內部構造圖

水泥球磨機的工作原理：其為臥式圓柱車削齒輪，外齒輪和兩個料斗驅動的骨架式，物料由進料設備經空心軸螺旋后進入頭一個料斗，料斗有梯形護套或波紋護套，內裝有鋼球，在筒體離心力作用下落下，研磨物料，通過單層隔板，進入下一個料斗，內有帶有鋼球的平面刻度板，用于研磨物料，粉料從柵板上排出，完成粉磨。

二、水泥球磨機鋼球級配

水泥球磨機裝球量1.5-338噸，而鋼球級配，一般是這樣的，大鋼球：中鋼球：小鋼球=4：4：2，也就是說大球4份、中球4份、小球2份，在添加鋼球時，可以只添加大球和中球，因?yàn)殡S著不斷運行，球石也會越磨越小，后面在添加大鋼球即可。

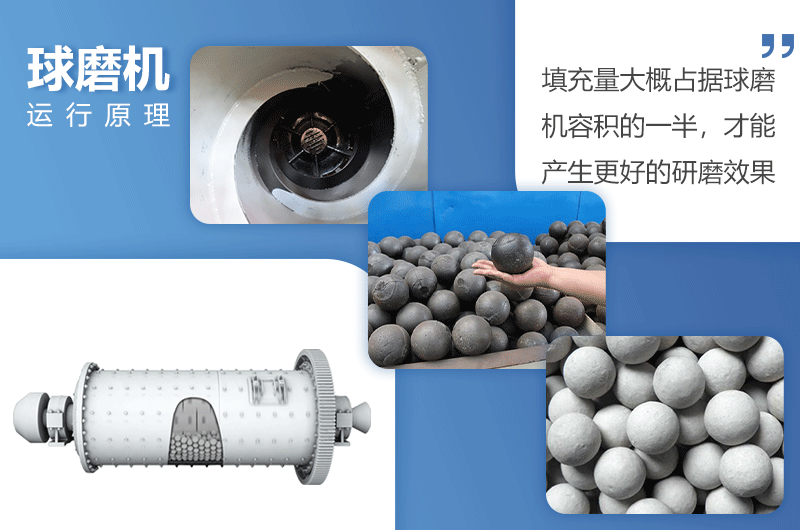

水泥球磨機工作原理

鋼球級配方案：

通常是從第一倉開始（即粗碎倉），對多倉磨機而言，第一倉的鋼球級配尤為重要，按照一般交叉級配的原則，亦即上一倉的較小球徑?jīng)Q定下一倉的較大球徑，依此類推，第一倉實際上主導了其他各倉的級配，方法有兩種，一種是應用普通的多級級配法，另一種是二級級配法。

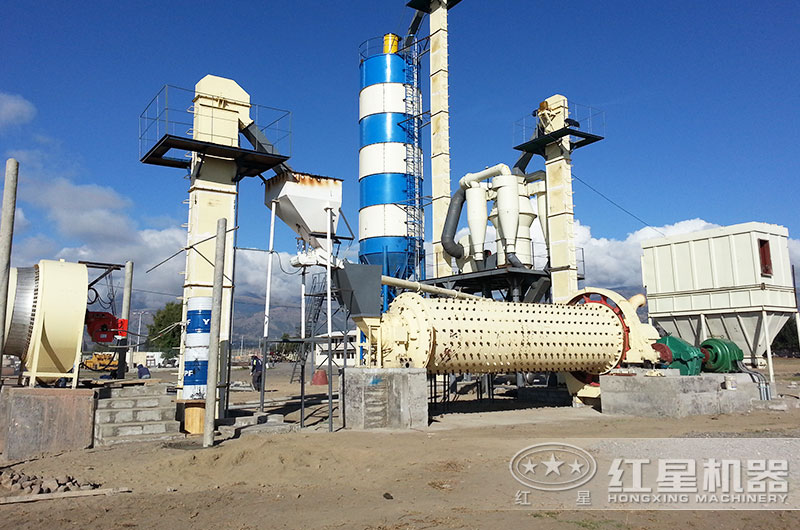

水泥球磨機工作現場圖片

水泥球磨機工作現場圖片

三、水泥球磨機規格型號及參數

水泥球磨機現擁有34款規格型號，一小時0.65-615噸，因其保留了普通磨機的端蓋結構形式，加上給料部合理的進料口設計，增大了進料量，而且沒有慣性沖擊，運行平穩，并減少了磨機停機停車維修時間，提高了效率，具體水泥球磨機的型號和參數如下表。

規格型號 筒體轉速
（r/min）		 裝球量
(t)		 進料粒度
(mm)		 出料粒度
(mm)		 產量
(t/h)		 電機功率
(kw)		 總重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工藝條件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工藝條件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工藝條件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525

四、水泥球磨機價格多少？

對于水泥球磨機價格，也是很多朋友關心的點，但無論是通過搜索引擎還是其他渠道都無法了解準確的數據，這是因?yàn)橛泻芏喾N規格可供選擇，在不確定需求時，是無法提供具體水泥球磨機價格，可以點擊咨詢或撥打電話聯系廠家，獲取詳情。

紅星機器位于鄭州高新技術產業開發區檀香路8號，設備生產研究有四十多個年頭，有技術更有實地工廠，都是自產自銷，價格公道透明、無套路，且售后有保障，也能更放心些。
