生產能力：300-350t/h
產品介紹

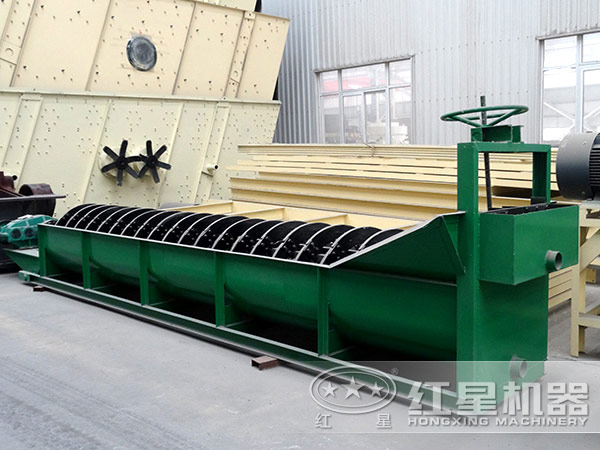

螺旋洗砂機
螺旋洗砂機也稱螺旋洗石機，適用于冶金、建材、水電等行業的洗選、分級、除雜等作業，用于細粒度和粗粒度物料的洗選作業。對建筑用砂、筑路用砂石尤為適宜。螺旋砂石洗選機功率消耗小、洗凈度高。密封結構好、全封閉傳動裝置、可調式堰板，確保了產品高產、耐用，清洗、脫水效果好，細粒產品保持穩定等特點。
圖片實拍

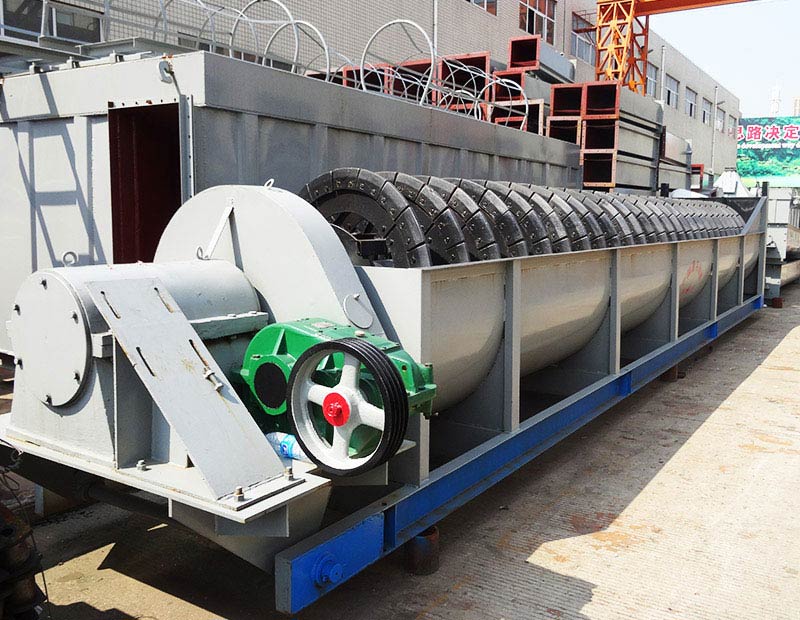

單螺旋洗砂機
工作原理
螺旋洗砂機工作原理：物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度。
安裝調整
機器的安裝調整與運轉本機由制造廠裝配，并經過空車試驗合格后成臺供應，用戶收貨后應仔細檢查。以便及時發現和排除在運輸途中可能帶來的問題，機器在安裝，調整和運轉時應注意：
1． 由于本機扭矩大，故建議將機器安裝在混凝土上，其上安有預埋焊件以便安裝時焊接，基礎深度和面積按土質條件單獨計算，建議基礎重量大致為機器重量的3倍，機器安裝尺寸參閱基礎圖。
2． 安裝到位后，應檢查減速機大小齒輪是否移位，水箱與大輪斗間隙是否一致，調整好后將機器固定焊在基礎上。
3． 應加注潤滑油，調整油面高度，一般取軸中心以下50%為宜； 機器安裝和調整妥后，進行試運轉，空載試車應達到。
1） 連續運轉2小時； 所有堅固件應牢固，無松動現象；
2） 減速機、齒輪箱無不正常的響聲。
5． 負載試車除達到空載試車要求外，還應滿足以下要求：
1） 給料時，不能使物料強烈沖擊水箱，不許偏載加料和堆滿水箱，以免損壞輪斗和機體；
2） 螺旋洗石機給料粒度要符合設計規定。
技術參數
| 型號 | 螺旋直徑 | 水槽長度 | 螺旋轉速(r/min) | 處理量（t/d） | 電動機功率（kw ≤） | 外形尺寸（mm≤） | 總重 | ||||
| 按返砂 | 按溢流 | 傳動用 | 升降用 | 長 | 寬 | 高 | ≤ | ||||
| FG-3 | 300 | 3000 | 12-30 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 | 0.7 |
| FG-5 | 500 | 4500 | 8-12.5 | 135-210 | 32 | 1.1 | ---- | 5430 | 680 | 1480 | 1.9 |
| FG-7 | 750 | 5500 | 6-10 | 340-570 | 65 | 3 | ---- | 6720 | 980 | 1820 | 3.1 |
| FG-10 | 1000 | 6500 | 5-8 | 675-1080 | 110 | 5.5 | ---- | 7590 | 1240 | 2380 | 4.9 |
| FC-10 | 8400 | 675-1080 | 85 | 7.5 | ---- | 9600 | 1240 | 2680 | 6.2 | ||
| FG-12 | 1200 | 6500 | 4-6 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 | 8.5 |
| FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | 11.0 | ||
| 2FG-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | 15.8 | ||
| 2FC-12 | 8400 | 2340-3740 | 240 | 15 | 4.4 | 10370 | 2790 | 3920 | 17.6 | ||
| FG-15 | 1500 | 8300 | 4-6 | 1830-2740 | 235 | 7.5 | 2.2 | 10410 | 1880 | 4080 | 12.5 |
| FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | 16.8 | ||
| 2FG-15 | 8300 | 2280-5480 | 470 | 15 | 4.4 | 10410 | 3390 | 4080 | 22.1 | ||
| 2FC-15 | 10500 | 2280-5480 | 370 | 15 | 4.4 | 12670 | 3370 | 4890 | 30.7 | ||
| FG-20 | 2000 | 8400 | 3.6-5.5 | 3290-5940 | 400 | 11-15 | 3 | 10790 | 2530 | 4490 | 20.5 |
| FC-20 | 12900 | 3210-5940 | 320 | 11-15 | 3 | 15610 | 2530 | 5340 | 28.5 | ||
| 2FG-20 | 8400 | 7780-11880 | 800 | 22-30 | 6 | 11000 | 4600 | 4490 | 35.5 | ||
| 2FC-20 | 12900 | 7780-11880 | 640 | 22-30 | 6 | 15760 | 4600 | 5640 | 48.7 | ||
| FG-24 | 2400 | 9130 | 3.67 | 6800 | 580 | 15 | 3 | 11650 | 2910 | 4970 | 26.8 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 | ||
